基于微控制器的工业粉尘检测设备

应用特点
       过程控制,传感器和现场传输,工业自动化,便携式仪表,实时显示

设计特色
       电路工作温度:-40°C到+85°C
       输出4mA到20mA电流回路信号
       输出分辨率:0.76µA
       输入电压为:24V
       数码显示:断码屏

介绍
       本仪表为工业自动化设备,应用于工业生产的过程监督和控制,对现场的复杂情况进行有效性分析,以便于客户进行及时调整生产和决策,传感变送器可以进行连续性或者周期性测量工业生产中的重要生产参数,例如温度,从工业现场传输到控制现场。
本产品设计特色,专注于工业生产环境中的信号,比如在高噪声和高浪涌电压环境中微弱信号,为了消除地面电位差的影响,一个完全隔离的电源和一个隔离的信号通路已经实现了(功能隔离),4-20mA电流环路系统输出。

系统描述
       本产品设计是系统解决方案,提供k型热电偶,用于4-20mA隔离电流回路。这个设计是为了让使用者提供一个评价模块,以便快速做出样品和开发出的产品用于过程控制和工业自动化。设计过程中的潜在挑战在于微弱信号检测和处理,降噪,另外,公司生产环境中,地电压差通常大于100V,所以要进行隔离。

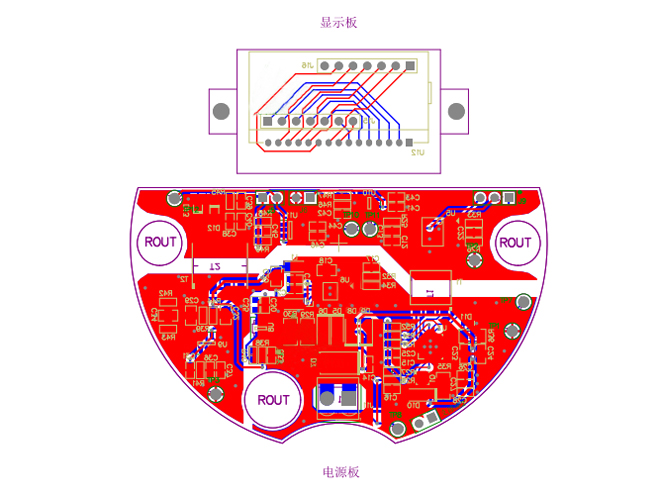

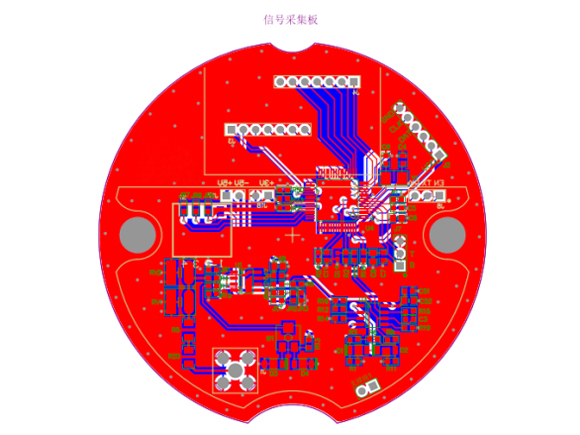

模块
       集成模拟前端
       隔离电源转换器
       隔离数据路径
       MCU
       ADC数据处理
       设计中要滤除噪声,读出传感器信号,并进行转换成4MA 到 20MA电流,将数据进行处理后,显示到断码屏上,并且将传送到4-20mA接口,由电气柜中的下级设备转换成0-5v信号,并由控制板进行显示和电压转换。
